यहाँ कुछ उपकरण दिए गए हैं जिनका उपयोग इलेक्ट्रीशियन अक्सर करते हैं। बिजली के उपकरणों और लाइनों को स्थापित और मरम्मत करते समय, इलेक्ट्रीशियन उपकरणों का सही ढंग से चयन और उपयोग करना आवश्यक है।

आमतौर पर इस्तेमाल किए जाने वाले इलेक्ट्रीशियन उपकरण





गैर-संपर्क वोल्टेज परीक्षक

डिजिटल वोल्टेज परीक्षक

प्लास्टिक हैंडल के साथ वोल्टेज परीक्षक

एंटी-फ्लेयर हाई वोल्टेज इलेक्ट्रिक टेस्टर

सोल्डरिंग आयरन

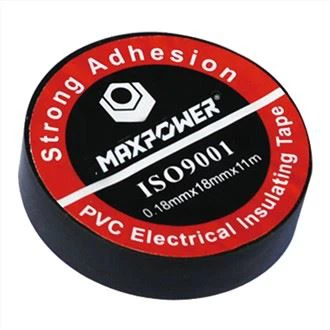

विद्युत टेप

एल्युमीनियम मिश्र धातु टॉर्च

18-एलईडी ली-लॉन पोर्टेबल वर्कलाइट

आमतौर पर इस्तेमाल किए जाने वाले बुनियादी इलेक्ट्रीशियन उपकरण (सामग्री) में मुख्य रूप से निम्नलिखित शामिल हैं:

1. फ्लैट-नोज़्ड प्लायर्स (सुई-नोज़्ड प्लायर्स)
तारों, केबलों आदि को जकड़ने और ठीक करने के लिए उपयोग किया जाता है। क्योंकि सुई-नाक वाले प्लायर के प्लायर पतले होते हैं, वे संकीर्ण स्थानों में काम कर सकते हैं, जैसे कि लैंप होल्डर, स्विच में तार के सिरे आदि। सुई-नाक वाले प्लायर मुख्य रूप से प्लायर हेड, प्लायर हैंडल और इंसुलेटिंग स्लीव से बने होते हैं। सुई-नाक वाले प्लायर की उपस्थिति संरचना चित्र में दिखाई गई है।

इलेक्ट्रीशियन के लिए सुई-नाक वाले प्लायर की सामग्री आम तौर पर 45# स्टील होती है, जिसमें उचित कठोरता और कठोरता होती है। प्लायर के हैंडल को 500V के रेटेड वोल्टेज के साथ एक इन्सुलेटिंग स्लीव से ढका जाता है। सुई-नाक वाले प्लायर कई प्रकार के होते हैं, जिन्हें मोटे तौर पर दो श्रेणियों में विभाजित किया जा सकता है: ब्लेड के साथ और बिना ब्लेड के।

2. स्क्रूड्राइवर
स्क्रू, नट और अन्य कनेक्टर को कसने और ढीला करने के लिए उपयोग किया जाता है। स्क्रूड्राइवर्स को "स्क्रूड्राइवर्स" और स्क्रूड्राइवर्स भी कहा जाता है। वे स्क्रू को हटाने या कसने के लिए उपयोग किए जाने वाले उपकरण हैं। स्क्रूड्राइवर्स को दो प्रकारों में विभाजित किया जा सकता है: फ्लैट-ब्लेड स्क्रूड्राइवर्स और क्रॉस-ब्लेड स्क्रूड्राइवर्स, और उनका स्वरूप चित्र में दिखाया गया है।

3. वायर स्ट्रिपर्स
यह आंतरिक इलेक्ट्रीशियन, मोटर रिपेयरर्स और इंस्ट्रूमेंटेशन इलेक्ट्रीशियन के लिए आमतौर पर इस्तेमाल किए जाने वाले उपकरणों में से एक है। इसका उपयोग विशेष रूप से वायर हेड की सतह इन्सुलेशन परत को हटाने के लिए किया जाता है।

कनेक्शन और वायरिंग कार्य करने के लिए तार की इन्सुलेशन परत को हटाएँ। वायर स्ट्रिपर मुख्य रूप से एक प्लायर हेड और एक प्लायर हैंडल से बना होता है।

का उपयोग कैसे करें:

1. केबल की मोटाई के अनुसार संबंधित वायर स्ट्रिपिंग ब्लेड चुनें।

2. तैयार केबल को वायर स्ट्रिपर के ब्लेड के बीच में रखें और स्ट्रिप की जाने वाली लंबाई चुनें।

3. वायर स्ट्रिपर के हैंडल को पकड़ें, केबल को क्लैंप करें, और धीरे-धीरे बल लगाकर केबल की बाहरी त्वचा को उतार दें।

4. हैंडल को ढीला करें और केबल को बाहर निकालें। इस समय, केबल धातु बड़े करीने से उजागर होती है, और बाकी इन्सुलेटिंग प्लास्टिक बरकरार है।

4. वायर कटर
फ्लैट-नोज़ प्लायर्स और वाइस के नाम से भी जाने जाने वाले, इनका उपयोग मुख्य रूप से धातु की चादरों को जकड़ने या तोड़ने, धातु के तारों को काटने आदि के लिए किया जाता है। इलेक्ट्रीशियन द्वारा उपयोग किए जाने वाले वायर कटर के हैंडल को 500V से अधिक वोल्टेज प्रतिरोध वाली इंसुलेटिंग ट्यूब से ढका होना चाहिए। वायर कटर मुख्य रूप से प्लायर्स हेड, प्लायर्स हैंडल और इंसुलेटिंग स्लीव्स से बने होते हैं। वायर कटर का स्वरूप चित्र में दिखाया गया है।

दांतों का उपयोग नट को कसने, कीलों को उठाने, बेलनाकार धातु के हिस्सों को क्लैंप करने और खींचने आदि के लिए रिंच की जगह किया जा सकता है; ब्लेड का उपयोग स्टील के तार, लोहे के तार, तांबे के तार और अन्य धातु के तारों को काटने के लिए किया जा सकता है।

वायर कटर का उपयोग करते समय आपको निम्नलिखित बातों पर ध्यान देना चाहिए:

1. उपयोग से पहले, आपको यह जांचना चाहिए कि वायर कटर के हैंडल पर इंसुलेटिंग स्लीव क्षतिग्रस्त है या नहीं और इंसुलेटिंग स्लीव की इन्सुलेशन स्थिति अच्छी है या नहीं। यदि इंसुलेटिंग स्लीव क्षतिग्रस्त है, तो आपको सुरक्षा दुर्घटनाओं से बचने के लिए बिजली के साथ काम नहीं करना चाहिए।

2. बिजली से काम करते समय, अपने हाथ को वायर कटर के धातु वाले हिस्से से 2 सेमी से अधिक दूर रखें। लाइव वायर काटते समय, आपको इसे एक-एक करके करना चाहिए, और शॉर्ट सर्किट दुर्घटनाओं से बचने के लिए आप एक ही समय में दो तारों को नहीं काट सकते।

3. वायर कटर का उपयोग करते समय इंसुलेटिंग हैंडल को नुकसान न पहुँचाएँ। वायर कटर को हथौड़े की तरह इस्तेमाल न करें। नमी-रोधी पर ध्यान दें। अगर वायर कटर पर पानी या नमी है, तो बिजली से काम न करें।

4. काटते समय, वायर कटर के ब्लेड को अपने सामने रखें ताकि काटने वाले हिस्से को नियंत्रित किया जा सके।

5. रखरखाव पर ध्यान दें। जंग को रोकने के लिए, आपको वायर कटर के प्लायर्स शाफ्ट पर अक्सर तेल लगाना चाहिए।

विकर्ण प्लायर्स: मुख्य रूप से तारों और घटकों के अतिरिक्त लीड्स को काटने के लिए उपयोग किया जाता है, और अक्सर इन्सुलेटिंग स्लीव्स, नायलॉन केबल क्लिप्स आदि को काटने के लिए सामान्य कैंची के स्थान पर उपयोग किया जाता है।

प्लायर्स का इस्तेमाल अपनी क्षमता के अनुसार ही करें। स्टील के तारों, तार की रस्सियों या बहुत मोटे तांबे के तारों और लोहे के तारों को काटने के लिए प्लायर्स का इस्तेमाल न करें, ताकि प्लायर्स के दांत न टूटें और प्लायर्स को नुकसान न पहुंचे।

5. इलेक्ट्रीशियन का चाकू
तारों को काटने या केबल की इन्सुलेशन परत को हटाने के लिए उपयोग किया जाता है। इलेक्ट्रीशियन का चाकू एक वायर स्ट्रिपिंग टूल है, जो मुख्य रूप से एक ब्लेड और एक हैंडल से बना होता है। जब इलेक्ट्रीशियन का चाकू उपयोग में नहीं होता है, तो ब्लेड को हैंडल में वापस ले जाना चाहिए।

तार के जोड़ से पहले तार पर इन्सुलेशन परत को छीलना चाहिए। इलेक्ट्रीशियन के चाकू से काटते और छीलते समय, ब्लेड को तार के कोर को चोट नहीं पहुंचानी चाहिए। तार को छीलने के लिए इलेक्ट्रीशियन के चाकू का ब्लेड तेज होना चाहिए, लेकिन यह बहुत तेज नहीं होना चाहिए, जिससे तार का कोर आसानी से कट जाए।

6. टेस्ट पेन
मैं कम वोल्टेज लाइनों के उपयोग के बारे में बात कर रहा हूँ। कम वोल्टेज परीक्षण पेन का उपयोग यह जांचने के लिए किया जाता है कि क्या तार, विद्युत उपकरण और विद्युत सर्किट सक्रिय हैं, जिनकी पहचान सीमा 60 से 500V है। दैनिक जीवन में हम जो परीक्षण पेन देखते हैं, वे दो प्रकार के होते हैं: स्क्रूड्राइवर प्रकार और पेन प्रकार, जो मुख्य रूप से नियॉन ट्यूब, प्रतिरोधक, स्प्रिंग और पेन बॉडी से बने होते हैं।

टेस्ट पेन में नियॉन बल्ब और करंट-लिमिटिंग रेसिस्टर्स होते हैं। जब टेस्ट पेन का उपयोग चार्ज किए गए शरीर का परीक्षण करने के लिए किया जाता है, तो करंट चार्ज किए गए शरीर, करंट-लिमिटिंग रेसिस्टर्स और नियॉन बल्ब, मानव शरीर से होते हुए पृथ्वी तक एक पावर सर्किट बनाता है। जब तक चार्ज किए गए शरीर और पृथ्वी के बीच संभावित अंतर 60V से अधिक होता है, तब तक टेस्ट पेन में नियॉन ट्यूब जलती रहेगी। कम वोल्टेज वाले टेस्ट पेन की टेस्ट वोल्टेज रेंज 60 से 500V है।

नोट: उपयोग करते समय, आपकी अंगुलियों को धातु के पेन हैंगर (पेन प्रकार) या परीक्षण पेन के शीर्ष पर स्थित धातु के स्क्रू (स्क्रूड्राइवर प्रकार) को छूना चाहिए।

परीक्षण पेन का उपयोग करते समय, अपनी उंगलियों का उपयोग करके पेन के अंत में धातु के शरीर को स्पर्श करें, ताकि निऑन ट्यूब की छोटी खिड़की की बैकलाइट आपके सामने हो।

टेस्ट पेन से दोषों की जाँच करते समय, मुख्य सर्किट में क्रमानुसार पावर सप्लाई साइड से लोड साइड तक आगे बढ़ें। नियंत्रण सर्किट में, परीक्षण पावर सप्लाई से इलेक्ट्रोमैग्नेटिक कॉइल तक किया जाना चाहिए। पता लगाने और विश्लेषण में, इस संभावना पर ध्यान दिया जाना चाहिए कि पावर सप्लाई कॉइल के दूसरे छोर से वापस आती है।

नियॉन ट्यूब को जलाने के लिए टेस्ट पेन को बहुत कम करंट की आवश्यकता होती है। आम तौर पर, खराब इन्सुलेशन के कारण होने वाली लीकेज करंट और नियॉन बल्ब को मजबूत विद्युत क्षेत्र के पास रखने से नियॉन बल्ब जल सकता है। इन स्थितियों को इस बात से अलग किया जाना चाहिए कि परीक्षण किया जा रहा सर्किट वास्तव में संचालित है या नहीं।

लाइव तार और न्यूट्रल तार (ग्राउंड तार) का परीक्षण करने के अलावा, परीक्षण पेन के निम्नलिखित उपयोग हैं:

(1) प्रत्यावर्ती धारा से प्रत्यक्ष धारा में अंतर करें। जब प्रत्यावर्ती धारा परीक्षण पेन से होकर गुजरती है, तो नियॉन ट्यूब में दो ध्रुव एक ही समय में प्रकाश करेंगे; जब प्रत्यक्ष धारा परीक्षण पेन से होकर गुजरती है, तो नियॉन ट्यूब में दो इलेक्ट्रोड में से केवल एक प्रकाश करेगा।

(2) डायरेक्ट करंट के धनात्मक और ऋणात्मक ध्रुवों में अंतर करें। टेस्ट पेन को डायरेक्ट करंट सर्किट के धनात्मक और ऋणात्मक ध्रुवों के बीच कनेक्ट करें। नियॉन ट्यूब का वह सिरा जो रोशनी देता है, डायरेक्ट करंट का ऋणात्मक ध्रुव है।

(3) वोल्टेज स्तर का पता लगाना। परीक्षण के दौरान, नियॉन ट्यूब की रोशनी की तीव्रता के आधार पर वोल्टेज स्तर का अनुमान लगाया जा सकता है।

(4) जांचें कि क्या फेज लाइन शेल को छूती है। टेस्ट पेन से बिजली के उपकरण के आवास को स्पर्श करें। अगर नियॉन ट्यूब जलती है, तो इसका मतलब है कि फेज लाइन आवास को छू रही है, आवास ठीक से ग्राउंडेड नहीं है या ठीक से ग्राउंडेड नहीं है।

VII. टेस्ट लैंप
टेस्ट लैंप को कैलिब्रेशन लैंप या टेस्ट लैंप भी कहा जाता है। टेस्ट लैंप का उपयोग यह जांचने के लिए किया जा सकता है कि सर्किट का वोल्टेज सामान्य है या नहीं, सर्किट खुला है या खराब संपर्क है।

टेस्ट लैंप विद्युत मरम्मत कर्मियों द्वारा बनाया गया एक सरल और सहज परीक्षण उपकरण है। इसके दो सामान्य प्रकार हैं: एक एसी बिजली आपूर्ति का उपयोग करता है, जिसमें एक लैंप होल्डर, एक बल्ब, दो तार और दो परीक्षण पेन होते हैं; दूसरा बिजली आपूर्ति के रूप में बैटरी का उपयोग करता है, जिसमें दो परीक्षण पेन के बीच श्रृंखला में एक या कई सूखी बैटरी और छोटे इलेक्ट्रिक मोती जुड़े होते हैं।

(1) एसी टेस्ट लैंप

एसी टेस्ट लैंप का उपयोग 220V बिजली आपूर्ति वोल्टेज, सर्किट के चालू/बंद, विद्युत घटक के आंतरिक सर्किट के चालू/बंद और विद्युत घटक जमीन से जुड़ा है या नहीं, इसकी जांच करने के लिए किया जा सकता है। सुरक्षा कारणों से, आमतौर पर 220V बल्ब पर एक सुरक्षात्मक आवरण लगाया जाता है। जाँच करते समय, परीक्षण लैंप को पावर सॉकेट से कनेक्ट करें। यदि प्रकाश नहीं जलता है, तो सॉकेट में कोई शक्ति नहीं है। यदि प्रकाश चालू है, तो बिजली आपूर्ति वोल्टेज को प्रकाश की चमक से आंका जा सकता है। यदि यह चालू है, तो इसका मतलब है कि बिजली आपूर्ति वोल्टेज पर्याप्त है; अगर यह अंधेरा है, तो इसका मतलब है कि बिजली आपूर्ति वोल्टेज अपर्याप्त है।

बिजली चालू होने के बाद, टेस्ट लाइट को सर्किट के विभिन्न हिस्सों से कनेक्ट करें ताकि पता चल सके कि बिजली लाइन सुचालक है या नहीं, सर्किट संपर्क सामान्य हैं या नहीं और विभिन्न स्विच सामान्य रूप से जुड़े हुए हैं या नहीं। एकल विद्युत घटकों के लिए, टेस्ट लाइट को श्रृंखला में लीड वायर से कनेक्ट करें और फिर इसे मुख्य बिजली आपूर्ति से कनेक्ट करें। प्रकाश बल्ब की चमक का उपयोग यह निर्धारित करने के लिए किया जा सकता है कि विद्युत घटक का आंतरिक सर्किट सुचालक है या नहीं। यदि स्विच से श्रृंखला में जुड़े टेस्ट लाइट की चमक कम हो जाती है, तो स्विच संपर्क खराब है; यदि विद्युत भार (जैसे वाइंडिंग) से श्रृंखला में जुड़े टेस्ट लाइट की चमक कम हो जाती है, तो यह सामान्य है।

विद्युत घटकों या विद्युत उपकरणों के लिए जो बिजली के स्रोत के रूप में मुख्य का उपयोग करते हैं, आप यह जांचने के लिए परीक्षण प्रकाश का उपयोग भी कर सकते हैं कि विद्युत घटक या विद्युत उपकरण जमीन से जुड़ा हुआ है या नहीं। निरीक्षण विधि बाहरी आवरण और जमीन के बीच परीक्षण प्रकाश को जोड़ना है। यदि प्रकाश बल्ब जलना जारी रखता है, तो यह एक शॉर्ट-सर्किट रिसाव है, अर्थात, जमीन से जुड़ा हुआ है। प्रकाश बल्ब जितना चमकीला होगा, जमीन से कनेक्शन उतना ही गंभीर होगा।

(2) बैटरी परीक्षण प्रकाश

बैटरी लाइट को चेक लाइट भी कहा जाता है। यह दो नंबर 1 बैटरी और एक टॉर्च के लिए 2.5V छोटे इलेक्ट्रिक बीड से बना होता है, जिसका उपयोग सर्किट की निरंतरता और तार संख्या की जांच करने के लिए किया जा सकता है।

बैटरी टेस्ट लाइट का उपयोग (बिना बिजली वाले) सर्किट की निरंतरता/डिस्कनेक्शन, इलेक्ट्रिकल घटक के आंतरिक सर्किट की निरंतरता/डिस्कनेक्शन और लोड घटक जमीन से जुड़ा है या नहीं, इसकी जांच के लिए भी किया जा सकता है। इसका उपयोग करते समय, परीक्षण प्रकाश को लूप स्थिति से जोड़ा जाना चाहिए। यदि परीक्षण प्रकाश चालू है, तो सर्किट या विद्युत घटक जुड़ा हुआ है, या विद्युत घटक जमीन से जुड़ा हुआ है। यह ध्यान दिया जाना चाहिए कि सर्किट की जांच करने के लिए बैटरी परीक्षण प्रकाश का उपयोग करते समय, सर्किट को 220V एसी से नहीं जोड़ा जा सकता है।

यदि परिपथ में श्रृंखला में कोई प्रेरक तत्व है (जैसे संपर्कक या रिले की कुंडली), यदि परीक्षण के लिए बैटरी प्रकाश का उपयोग किया जाता है, तो प्रेरक तत्व को परीक्षण किए जाने वाले परिपथ से अलग कर देना चाहिए, ताकि परीक्षक को बिजली चालू होने के समय अत्यधिक स्व-प्रेरित विद्युत चालक बल के कारण सुन्न होने और बिजली का झटका लगने से बचाया जा सके।

परीक्षण प्रकाश का उपयोग करते समय, बल्ब के वोल्टेज और परीक्षण किए गए भाग के वोल्टेज पर ध्यान दें। यदि वोल्टेज का अंतर बहुत अधिक है, तो बल्ब जल जाएगा, और यदि अंतर बहुत कम है, तो बल्ब प्रकाश नहीं करेगा।

आम तौर पर, जब दोष खोजने के लिए परीक्षण लैंप का उपयोग किया जाता है, तो कम क्षमता वाले बल्ब का उपयोग किया जाना चाहिए; जब खराब संपर्क के कारण होने वाले दोषों को खोजने के लिए इसका उपयोग किया जाता है, तो बड़ी क्षमता वाले बल्ब (150-200W) का उपयोग किया जाना चाहिए। इस तरह, बल्ब की चमक और अंधेरे के अनुसार दोष की स्थिति का विश्लेषण किया जा सकता है।

380V लाइन के वोल्टेज की जाँच करते समय, परीक्षण लैंप बनाने के लिए दो 220V लाइटों को श्रृंखला में जोड़ा जा सकता है।

7. इलेक्ट्रिक सोल्डरिंग आयरन

इलेक्ट्रिक सोल्डरिंग आयरन मैनुअल वेल्डिंग के लिए मुख्य उपकरण है। आमतौर पर इस्तेमाल किए जाने वाले इलेक्ट्रिक सोल्डरिंग आयरन आम तौर पर डायरेक्ट हीटिंग टाइप के होते हैं, जिन्हें तीन श्रेणियों में बांटा जाता है: बाहरी हीटिंग टाइप, आंतरिक हीटिंग टाइप और निरंतर तापमान टाइप। इलेक्ट्रिक सोल्डरिंग आयरन की उपस्थिति और बाहरी हीटिंग इलेक्ट्रिक सोल्डरिंग आयरन की संरचना चित्र 7 में दिखाई गई है।

चित्र 7 इलेक्ट्रिक सोल्डरिंग आयरन का स्वरूप और संरचना
इलेक्ट्रिक सोल्डरिंग आयरन का उपयोग करने के चरण इस प्रकार हैं: वेल्डिंग के लिए तैयारी करें → वेल्डमेंट को गर्म करें → वेल्डिंग तार डालें → वेल्डिंग तार हटाएँ → सोल्डरिंग आयरन हटाएँ।

समायोज्य रिंच को संक्षेप में रिंच कहा जाता है, और यह नट को कसने और ढीला करने के लिए इस्तेमाल किया जाने वाला उपकरण है। आप वास्तविक कार्य आवश्यकताओं के अनुसार संबंधित आकार का रिंच चुन सकते हैं।

केबल स्ट्रिपिंग टूल: केबल इन्सुलेशन और शीथिंग को हटाने के लिए उपयोग किया जाता है।

ऑसिलोस्कोप: इसका उपयोग समय के साथ बदलती धारा और वोल्टेज के संकेत तरंगरूप का निरीक्षण और विश्लेषण करने के लिए किया जाता है।

मल्टीमीटर: इसका उपयोग प्रतिरोध, धारा, वोल्टेज आदि जैसे मापदंडों को मापने के लिए किया जाता है, और इसमें कई मापन कार्य होते हैं।

शॉर्ट-सर्किट तार: परीक्षण या समस्या निवारण के लिए दो सर्किटों या उपकरणों को शॉर्ट-सर्किट करने के लिए उपयोग किया जाता है।

इंसुलेटिंग टेप: इसका उपयोग तारों को इंसुलेट करने, केबलों को जोड़ने या लपेटने आदि के लिए किया जाता है, ताकि रिसाव और शॉर्ट सर्किट को रोका जा सके।

इन्सुलेटिंग दस्ताने और इन्सुलेटिंग जूते: उच्च वोल्टेज वातावरण में इलेक्ट्रीशियनों की सुरक्षा के लिए उपयोग किया जाता है।

उपरोक्त बुनियादी विद्युत उपकरणों (सामग्री, उपकरण) के अलावा, विशिष्ट संचालन और जरूरतों के आधार पर अन्य विशेष उपकरणों की आवश्यकता हो सकती है, जैसे वायर ट्विस्टिंग टूल, क्रिम्पिंग प्लायर्स, केबल अरेंजर्स, इलेक्ट्रीशियन हथौड़े, आदि। विद्युत कार्य करते समय, सुनिश्चित करें कि उपयोग किए जाने वाले उपकरण सुरक्षित और विश्वसनीय हैं, और अपने और दूसरों की सुरक्षा की रक्षा के लिए प्रासंगिक सुरक्षा नियमों और संचालन प्रक्रियाओं का पालन करें।
